Puente largo de Aranjuez

Este puente actualmente está en uso. Salva el río Jarama, y se halla ubicado en el km 3 de la carretera M-305, que sale de Aranjuez hacia Madrid. Fue construido en el siglo XVIII.

Plano de situación



Aguas arriba. Detalle de tajamares.

     El Puente Largo de Aranjuez es uno de los primeros puentes construidos en la época de la Ilustración en España. Se enmarca dentro de la política iniciada por los Borbones para mejorar las comunicaciones del reino. Dicha política consistía en crear una red radial de carreteras, centralizada en Madrid, que enlazara los Reales Sitios y las principales capitales de provincia con la capital del reino. En  concreto este puente mejoró el acceso al Real Sitio de Aranjuez, formando parte del Camino Real de Andalucía. Es una obra que transmite ritmo, orden y solidez.

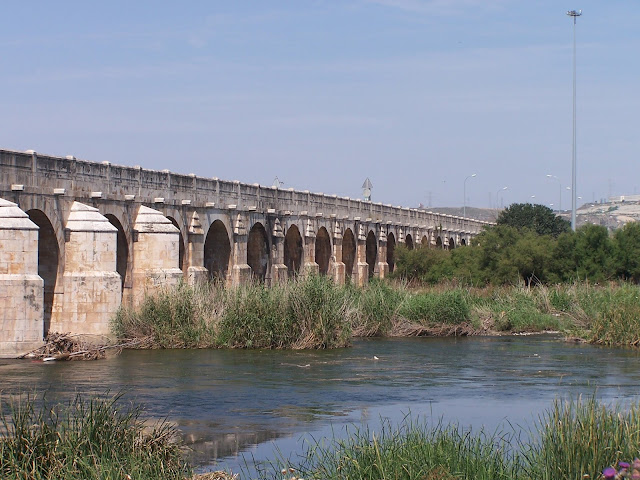

El puente en toda su longitud

     La longitud total del puente es de 340 metros, con un ancho de tablero de 11 metros y una altura máxima de rasante de 11,8 metros.

     Todo el puente es de sillería blanca, cuya piedra procede de las canteras de Colmenar de Oreja.

     Consta de 25 bóvedas de cañón de 7,5 metros de luz libre, separados por pilas de 4 metros de ancho. A ambos lados de las pilas se sitúan los tajamares, divididos en tres cuerpos, siendo el tercero o superior un sombrerete gallonado. Existen dos tipos de tajamares, unos ovalados o apuntados y otros planos. Los tajamares ovalados corresponden a los dos antiguos ramales del río: un primer grupo en las pilas de los 8 arcos en la margen izquierda y  otro grupo en las pilas de los 3 arcos más cercanos a la margen derecha (actualmente en este costado sólo existen una pista de tierra, ya que se eliminó este ramal).

En el lado opuesto a la población existe una gran glorieta.

Aguas arriba

     La iniciativa de la construcción del puente corrió a cargo del rey Fernando VI en 1.757, sin embargo, tras la muerte del monarca (1759), su terminación corresponde al reinado de Carlos III.

     El cruce del río Jarama se realizaba primero por un puente de madera y, más tarde, por un puente de barcas que quedó inutilizado tras una crecida en el año 1.749. Las obras de reconstrucción del palacio de Aranjuez y del conjunto urbano requerían un puente sólido y permanente que permitiera el tránsito  cómodo.

     El proyecto y la construcción fueron encargados a Marcos de Vierna, maestro de cantería en sus inicios y que posteriormente desempeñó los cargos de Comisario de Guerra y Director de Puentes y Caminos.

Tramo en el que se eliminó el ramal del río.

     Uno de los primeros problemas que tuvo la construcción del puente fue la mala calidad del terreno donde apoyar las bases de las pilas. Se trataba de unas arenas flojas de hasta 2 metros de espesor, seguida de otra capa de arena más firme. Para ello se recurrió a un sistema de cimentación formado por pilotes y un emparrillado de madera (descripción en la leyenda de la lámina).
Lámina

     También hubo problemas con el suministro de la piedra, pues se debían servir 6.146 sillares antes del 1 de febrero de 1.758. El contratista  Pablo de Salas, que se había quedado con la concesión, por si sólo no era capaz de  cumplir con las condiciones de la contrata, por lo que se tuvo que recurrir a otros contratistas de Ontígola y Colmenares para cumplir con dicho plazo.

     Las condiciones de trabajo fueron muy duras y complejas pues se trataba de terreno encharcado. Incluso una riada causó la ruina del puente auxiliar.

     A pesar de su longitud y los problemas de cimentación que surgieron tardaron  cuatro años en construirlo. En 1.761* se terminaron las obras.

Tajamares planos y detalle arco

     Posteriormente, entre los periodos de 1.895 a 1.920 y de 1.944 a 1.945 se realizaron labores de recalce y consolidación de cimientos. Sin embargo, la intervención más importante se realizó después de la Guerra Civil, ya que fueron voladas las bóvedas 16ª a la 19ª, por lo que se tuvieron que reconstruir.

Aguas abajo

*La fecha de terminación no está clara. Según el libro “Puentes históricos de la Comunidad de Madrid” la fecha de terminación fue la de 1.761. Se cita que en 1.767 se promulga una ordenanza para la conservación de dicho puente y que en 1.769 Ponz, en su viaje por España, recalca la belleza de dicho puente. En la revista del Ministerio de Fomento, de donde se han sacado la mayoría de datos, se cita que la fecha de conclusión es la de 1.781, según las inscripciones que existen bajo las garras de los leones. Al final he  tomado como buena la fecha de 1.761 ya que el plano de la lámina del Tratado de Fortificación (editado en 1.769) aparecen datos concretos sobre la cimentación ya realizada y el plano final del puente, apareciendo como fecha de realización 1.760. Las estatuas de los leones no aparecen y bien puede ser que 1781 sea la fecha en la que los esculpieron y colocación en el puente.


Bibliografía:
- Colmenar, Eloísa.”El rey de los puentes”. Artículo de “33 Puentes singulares de España”.Revista del Ministerio de Fomento, julio-agosto 2.004.
- Andrés Mateo, Carmen. “Puentes Históricos de la Comunidad de Madrid”. Consejería de Política Territorial de la Comunidad de Madrid. 1989
- Juan Muller. Tratado de Fortificación, 1.769. Láminas.
